消防圖紙會審有哪些要點？

2019-10-09 15:28:14

作者：合景消防

返回列表

消防圖紙會審是施工管理工作中施工準備階段的一項重要技術工作，是建設的基本要求。其目的是減少施工圖的差錯，確保工程質量和施工順利進行，降低建設資金。做好消防圖紙會審是非常重要的工作，合景消防認為以下要點須提前注意到。

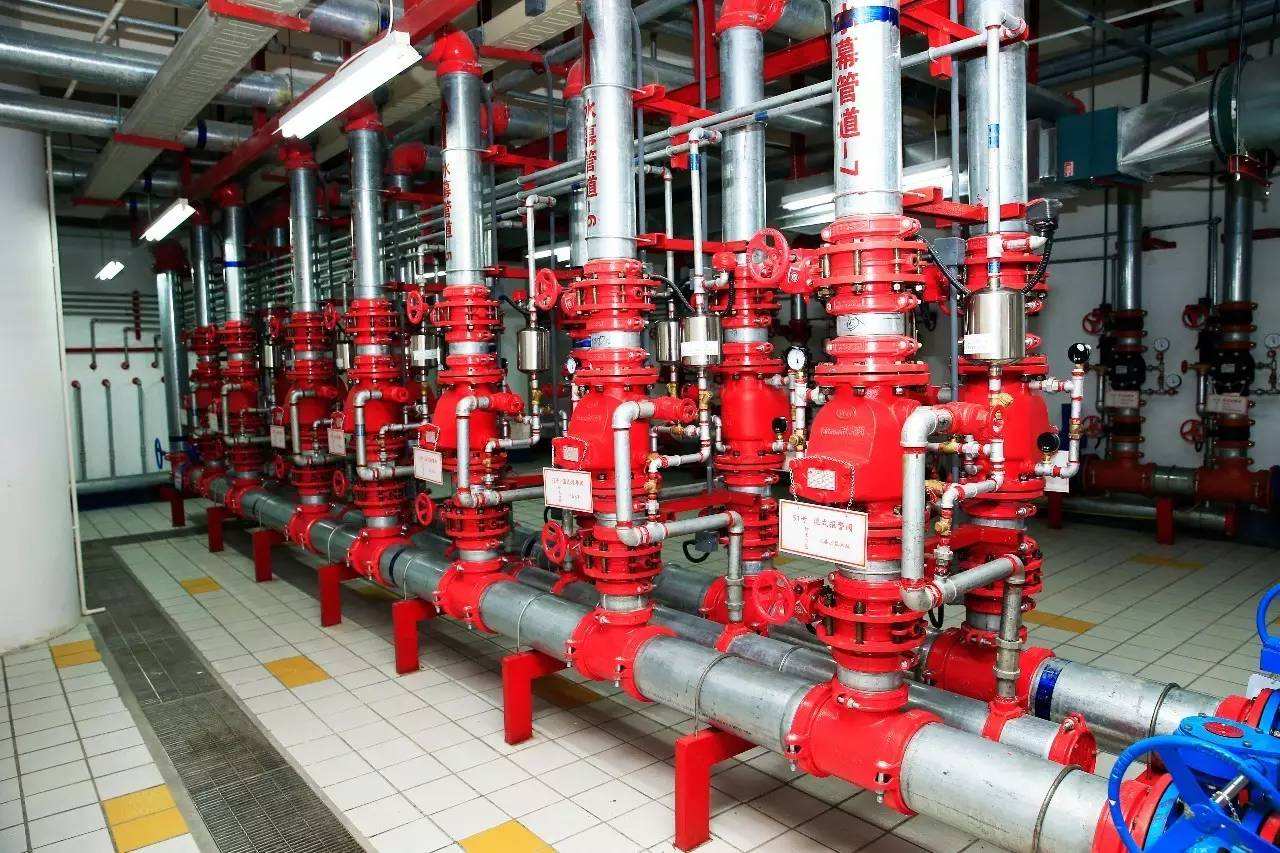

消防圖紙會審有哪些要點

消防圖紙會審要點如下：

泡沫滅火系統：

1、泡沫混合液支干管道控制閥距儲罐偏近，且不易操作；

2、混合液管道上未設置泡沫栓；

3、計算混合液數量及泡沫消火栓用量和管道容積未考慮在內；

4、管網最低處未設置泄放裝置；

5、管路最高點及局部高點未設自動排氣閥。

氣體滅火系統：

1、滅火強度及滅火劑量未準確計算；

2、對圍構物件的抗壓強度考慮較少；

3、對防護區的分隔要求考慮較少；

對于三層設置的防護區，對吊頂以上及地板下的防護區的分隔應按照大空間(天花板以下部分)的要求進行嚴格分隔。對于單層噴頭布置：吊頂以上部位的分隔規范尚未明確規定，要看滅火劑量的設計量是否考慮到吊頂以上部分的空間。

4、對探測器的組合布置考慮較少；

對于地板下的探測器由于空調送風后氣流的影響,故探測器應向上安裝。

5、氣體滅火系統的聯動問題

系統設計時未考慮相應的聯動控制、關閉開口、停止風機等功能。

6、氣體滅火場所排煙聯動控制；

氣體滅火實質是在被保護區內釋放滅火氣體，濃度達到一定值后撲滅火災。顯然，氣體滅火場所在火災時，應為封閉場所，除應關閉門窗及通風設施外，排煙設施也不能開。這與一般滅火場所是不同的?，F代建筑中，有許多采用了玻璃幕墻等固定窗扇的建筑，有些是以潔凈防護等功能要求而設計的封閉性建筑，其中有些房間屬設置機械排煙設施的場所，有些又屬設置氣體滅火裝置的場所。顯然，就出現了在氣體滅火場所設置的排煙設施，若對規范不加以分析，要求在發生火災時應聯控開啟排煙設施；這樣做，從滅火實效看是不合理的。因此，對規范使用的場所設計時要具體分析。

消火栓給水系統：

1、消防水池

(1)消防水池的有效容量偏小

對建筑物火災延續時間、室內消火栓用水量選用錯誤。老舊工程改造后，增設噴淋系統，而水池容量卻沒有增加。

(2)合用水池無消防專用的技術措施

有些工程的消防用水與生產、生活合用水池，以防止水質變壞；但未設計消防專用措施。

(3)較大容量水池無分格措施

消防水池如超過1000m3的消防水池，所對應的建筑危險性或重要性比較大，消防水池有了分格措施后，消防水池清洗期間仍有一半消防水源，確保建筑物的安全。

2、消防水泵

(1)消防水泵流量偏小

消防泵流量偏小不能滿足室內消防用水量的要求。

(2)消防水泵揚程偏大

消防泵的揚程偏大對管網工作不利。

(3)一組消防水泵只有一根吸水管

有的工程一組消防水泵只有一根吸水管，當吸水管檢修時，整個系統癱瘓。

(4)一組消防水泵只有一根出水管

和消防水泵的吸水管一樣，如果一組消防水泵只有一根出水管，就會降低消防系統的可靠性。

(5)水泵出水管上無壓力表、無試驗放水閥、無泄壓閥

消防水泵出水管裝有壓力表，試驗放水閥，在檢查消防泵時，可使消防泵的出水不進入管網，使管網免受超壓和水錘的影響。由于發生初期火災時啟動消防泵后管網會超壓，且會產生水錘效應，停泵時也會產生水錘效應。出水管上設置泄壓閥后能泄壓且能減小水錘效應。

(6)引水裝置設置不正確：

①吸水管應設引水罐，

②吸水管上應設底閥，高位水箱不滲水。

(7)水泵的吸水管的管徑偏小

有些設計選用管徑偏小,水泵的流量達不到設計值。

3、增壓設施

(1)增壓泵的流量偏大。

4、水泵接合器

(1)水泵接合器與室外消火栓或消防水池的取水口距離大于40米；

(2)水泵接合器的數量偏少；

(3)水泵接合器未分區設置。

5、減壓裝置的設置

(1)消防栓口的動壓大于0.5Mpa的未設減壓裝置；

(2)減壓孔板孔徑偏小，啟動消防泵后，實測動水圧為0.12Mpa，充實水柱＜10米，不利于滅火。

6、消火栓按鈕

(1)消火栓按鈕功能不齊，常見錯誤有4種類型。

a、消火栓按鈕不能直接啟泵，只能通過聯動控制器啟動消防水泵。

b、消火栓按鈕啟動后無確認信號。

c、消火栓按鈕不能報警。

d、消火栓按鈕通過220V強電啟泵。

(2)臨時高壓給水系統部分消火栓箱內未設置直接啟泵按鈕

7、消防水箱

(1)屋頂合用水箱無直通消防管網水管

(2)合用水箱無消防水專用措施

(3)消防水箱出水管上未設單向閥。

8、屋頂未設檢查用的試驗消火栓

自動噴水滅火系統：

1、消防水池(可參見消火栓系統)

2、消防水泵(可參見消火栓系統)

3、穩壓系統

(1)穩壓泵的選型許多消防工程中穩壓泵的流量偏大。

(2)穩壓泵的位置

有些設計人員在高位水箱處設置穩壓泵，就近接入自動噴水滅火系統的立管頂部，此種方式存在的問題是：當噴頭受熱爆炸后，閥后壓力降低，穩壓泵啟動后，僅能使濕式報警閥后的管網壓力升高，故不能開啟閥瓣，因此壓力開關沒有訊號啟動噴淋泵。

4、水泵接合器

(1)水泵接合器的設置；

(2)水泵接合器的設計數量偏少。

5、減壓裝置的設置

有些設計人員在設計高層建筑物自動噴水滅火系統未予考慮。

6、濕式報警閥

(1)濕式報警閥的設置

許多消防工程在設計報警閥的地點時考慮不周全。

(2)供水控制閥

有些工程在設計時未設置供水控制閥。

7、水流指示器

水流指示器前應安裝信號閥，與水流指示器間的距離不宜小于300毫米，大部分消防工程中均未設計信號閥。

8、末端試驗裝置

末端試驗裝置包括試驗閥、壓力表、排水管，試驗管徑不小于25毫米。許多工程中末端試驗裝置管徑<25毫米，

9、系統聯動試驗末端試驗閥打開，壓力表讀數應不小于0.049MPa，許多消防工程最不利點放水試驗時，壓力表讀數小于0.049MPa。這是因為設計時未考慮最不利點的動水壓力。

10、噴頭

寬度大于1.2米的風管腹面下應設噴頭。但多數設計單位在工種的會簽中會遺漏此項。設計人員在設計噴頭布置時，除了考慮滿足上述規范要求外，還應考慮噴頭與大功率發熱燈具和通風管風口的距離不應過近，以免系統運行后出現噴頭被大功率發熱燈具散發的熱量引起誤動作噴水；當噴頭離送風口太近噴水滅火時，噴出的水被從通風管風口出來的風吹離正常灑水范圍。所以設計人員在噴頭布置設計時就應與其它專業設計人員共同會商。

11、消防水箱

(1)、(2)、(3)、(4)點可參見消火栓系統

(5)在消防水箱出水管處設置的止回閥與水箱底的垂直距離太小(通常不足1米)，在放水試驗時，水流指示器不能報警。

12、部分消防工程在水泵的出水管上未裝設泄壓閥。

13、固定托座和固定支架

設計人員在自動噴水滅火系統設計的同時計算出荷載，并依據此值設計出配水立管底部的專用承重托座，且同時還應會同建筑結構專業的設計人員驗算建筑結構部件能否承受此托座傳遞過來的荷載

14、套管與所穿管道間隙密實填料的選擇設計人員在設計自動噴水滅火系統時就應把套管填充材料選定下來。選擇玻璃纖維布代替石棉作套管間隙填充材料較好。

15、壓力開關水力警鈴誤報警，有些誤報問題往往是因為設計原因造成的

(1)由于市政水壓力波動大，而濕式報警閥本質上是一只止回閥，只允許水單方向流動。當市政水處于低壓時，濕式報警閥處于關閉狀態，那么在市政水壓力升高時濕式報警閥即打開，引起誤報。

(2)如果穩壓泵補水平緩，始終使閥瓣小角度開啟向管網補水，即不會發生"誤報"。如果補水速率過大，一開始補水，閥瓣就沖至大角度開啟，即發生誤報

關于消防圖紙會審要點就分享到這里了，如果你還想了解更多消防工程的知識，可關注合景消防。

合景消防是東莞本土優秀的消防工程安裝公司，具有多年消防工程安裝經驗和消防設施工程專業承包貳級資質以及安全生產許可證，公司可承接廠房、酒店、寫字樓等各類公共場所的消防安裝工程以及機電安裝和裝修裝飾服務，公司已服務上百家企業客戶，口碑良好，聯系電話：400-602-0222/18665110000
